Time Server タイムサーバー

標準時刻との同期を高精度に実現するNTPサーバー

タイムサーバーとは

ネットワーク上のあらゆる機器に標準時刻を高精度に配信し、時刻をセキュアに同期します。 金融機関や医療機関、放送、データセンターなど、各種業務システム運用における時刻同期のトラブルを解消いたします。
Time Serverシリーズは、専用ハードウェアによる高い信頼性、設置、設定が容易で運用コストが安く、豊富な時刻ソースが選べます。 閏秒やサマータイムにも対応し、フロントディスプレイやウェブで動作状態を容易に確認できる使いやすさを実現しています。

製品概要

タイムサーバーTS-2950  高精度&高可用性を実現した多機能モデル

TS-2950

最大16,384スレーブを1ユニットに収容可能。
PTPとNTPの標準サポートにより幅広い時刻同期ニーズに対応します。また、すぐれたホールドオーバー精度によりGNSSアンロック時にも高精度な時刻同期を維持できます。

タイムサーバーTS-2560  電源二重化にも対応の新ハイエンドモデル

TS-2560

AC電源の二重化や設定情報の外部記憶媒体への保管などに対応。大規模なシステムやデータセンターでの運用に最適。
NTPパケット処理能力を2.5倍以上に向上したうえで、消費電力を約40%低減しました。

タイムサーバーTS-2220  機能充実のNTPサーバー スタンダードモデル

TS-2220

GPS、テレホンJJY、長波JJY、FMをフルカバー。利用環境に最適な時刻ソースをご選択いただけます。障害時に必要なログの参照・保存機能の他に、SNMPやsyslogに対応するなど、多彩な監視機能を搭載し、センター拠点などでのシステム運用にも安心です。TS-2210の後継機種となります。

タイムサーバーTS-2335  多目的標準時刻サーバー

TS-2335

NTP による時刻配信だけでなく、タイムコード出力(IRIG、シリアルインターフェース)、基準信号出力(パルス出力、周波数出力)が可能です。

※ Time Serverシリーズは、セイコーソリューションズ株式会社の製品です。

時刻ソースの事例

 GNSS/GPSタイプ

GNSS衛星(GPS/みちびき(QZSS)/GLONASS)から配信されるデータにより時刻補正を行います。衛星が見える状態(屋外・窓際)環境がないとデータ受信ができません。

【システム構成例】対応機種:
TS-2950 / TS-2560 / TS-2220 / TS-2335

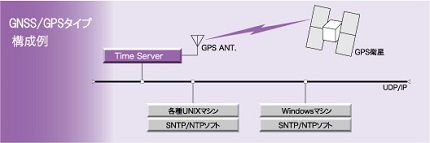

GNSS/GPSシステム構成図

 テレホンJJYタイプ

情報通信研究機構が電話回線を使用して日本標準時を配信するサービスで時刻補正を行います。電波の届かない建物内や地下などでも時刻取得が可能です。

【システム構成例】対応機種:
TS-2560 / TS-2220

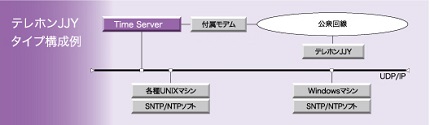

テレホンJJYタイプ構成図

※テレホンJJYサービスは国立研究開発法人情報通信研究機構より2024年3月末で運用終了のアナウンスがされています。テレホンJJYサービスの運用終了に伴い、テレホンJJYタイプは2024年3月末でサポート終了になります。

 FMタイプ

NHKのFMラジオの時報により、時刻補正を行います。受信エリアが広く、建物の中でも時報を受信できることが多くみられます。

【システム構成例】対応機種:
TS-2220

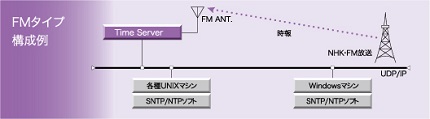

FMタイプ構成図

 セカンダリサーバータイプ

他のNTPサーバー(stratumが上位のNTPサーバー)からのデータで時刻補正を行います。階層構成のNTPシステムを構築する際に利用します。

【システム構成例】対応機種:
TS-2560

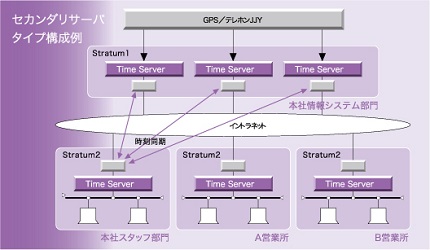

セカンダリサーバータイプ構成図

製品仕様


比較項目 TS-2560 TS-2220
TS-2560 TS-2220
時刻ソース GNSS(GPS/QZSS/GLONASS) GNSS(GPS/QZSS/GLONASS)
テレホンJJY(対応予定)
長波JJY
FM
出力信号 1PPS、10MHz -
内蔵時計精度 ±10ms/日 (+25ºC) ±100ms/日 (+25ºC)
ネットワークI/F
ポート数 10BASE-T
100BASE-TX
1000BASE-T × 4
10BASE-T
100BASE-TX
1000BASE-T
処理能力
※推奨値
10000パケット/秒 4000パケット/秒
I/F
ディスプレイ LCDパネルバックライト付き
(24桁×2行表示)
LCDパネルバックライト付き
(24桁×2行表示)
key 6個
■上・下・左・右
■MODEスイッチ
■SETスイッチ
6個
■上・下・左・右
■MODEスイッチ
■SETスイッチ
LED 5個
電源/エラー/時刻ソース同期/
NTP同期/USBアクセス
5個
電源/エラー/時刻ソース同期/
NTP同期/メンテ用
Web Internet Explorer 11 Internet Explorer 11
SNMP
syslog
SMTP -
プロトコル
UDP/IP
TCP/IP
HTTP
HTTPS -
NTPv3/v4
SNTPv3/v4
TIME
DAYTIME
MD5
Autokey
IPv6
telnet
ssh -
諸元
定格電圧 AC100~240V±10% (50/60Hz) AC100〜240V (50/60Hz)
定格電流 0.32A 0.12A
消費電力 18W 6W
発熱量 65kJ/h 22kJ/h
温度条件 0〜40ºC 0〜40ºC
湿度条件 20〜80% RH
(ただし結露しないこと)
20〜80% RH
(ただし結露しないこと)
設置形態 ラックマウント ラックマウント
外形寸法 425.5(W)×280(D)×
44(H) mm
(突起部を除く)
425.5(W)×280(D)×
44(H) mm
(突起部を除く)
質量 約3.5kg 約3.1kg

※ 販売価格につきましては、お問い合わせください。
